一、高量程水質電導率TDS鹽度溫度傳感器應用環境說明
用于環境水質檢測、各種高/低離子強度的水樣測試，能夠滿足大多數工業/環境應用對在線電導率、鹽度、TDS測量的要求。
信號輸出：RS485（MODBUS-RTU）。
內部信號隔離技術，搞干擾性強。
良好的再現性，熱穩定性，低漂移，體積小，響應速度快
安裝方便，簡單，3/4NPT管螺紋，便于沉入式安裝或安裝在管道和罐體
性能穩定，使用壽命長
IP68防水標準
24*1.218*1.5*228*22
二、高量程水質電導率TDS鹽度溫度傳感器技術性能和規格
1、技術參數
| 測量原理 | 接觸式電極法 |
| 信號方式 | RS485（MODBUS-RTU） |
| 電導率測量范圍 | (0～5000μS/cm)(0～10000μS/cm)(0-30mS/cm) |
| 電導率分辨率 | 1μS/cm0.01mS/cm |
| 鹽度測量范圍 | 0-10000ppm0-30ppt |
| 鹽度分辨率 | 1ppm0.01ppt |
| TDS測量范圍 | 0-10000ppm0-30ppt |
| TDS分辨率 | 1ppm0.01ppt |
| 測量精度 | ±1.5%；±0.1°C |
| 響應時間 | 約30s(98%靜止液體) |
| 外殼材質 | ABS |
| 溫度補償 | 自動溫度補償(M1820Z) |
| 電纜長度 | 標配5米 |
| 供電電壓 | 12-24VDC（0.4W@12V） |
| 測量環境 | 溫度0~50℃（不結冰），<0.2MPa |
| 防水等級 | IP68 |
| 安裝方式 | 浸入式安裝，NPT3/4螺紋 |

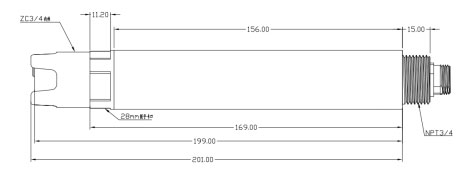

2.高量程水質電導率TDS鹽度溫度傳感器尺寸圖
三、高量程水質電導率TDS鹽度溫度傳感器安裝和電氣連接

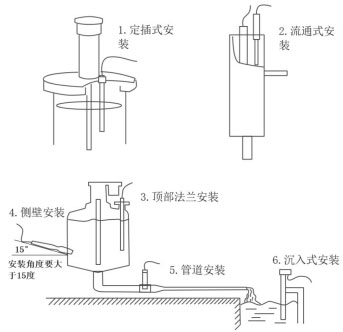

1.高量程水質電導率TDS鹽度溫度傳感器安裝
注意：傳感器安裝時不能倒置或者水平安裝，至少傾斜15度角以上安裝。
2.電氣安裝
線纜為4芯屏蔽線：
紅色—電源線 藍/黑色—地線 綠色—485B黃色—485A
生產批次不同，線纜顏色略有差異，具體參照線纜絲印。
四．高量程水質電導率TDS鹽度溫度傳感器維護和保養
1.使用和維護
常規的電極需要進行周期性的清洗和校準，保養周期由客戶根據自己的工況來決定。常規電極的清洗方法：用軟毛刷清除附著物（注意避免劃傷電極表面），再用蒸餾水清洗，之后進行校準操作。
